QUADRO DE COMANDO METÁLICO DE EMBUTIR COM PLACA DE MONTAGEM

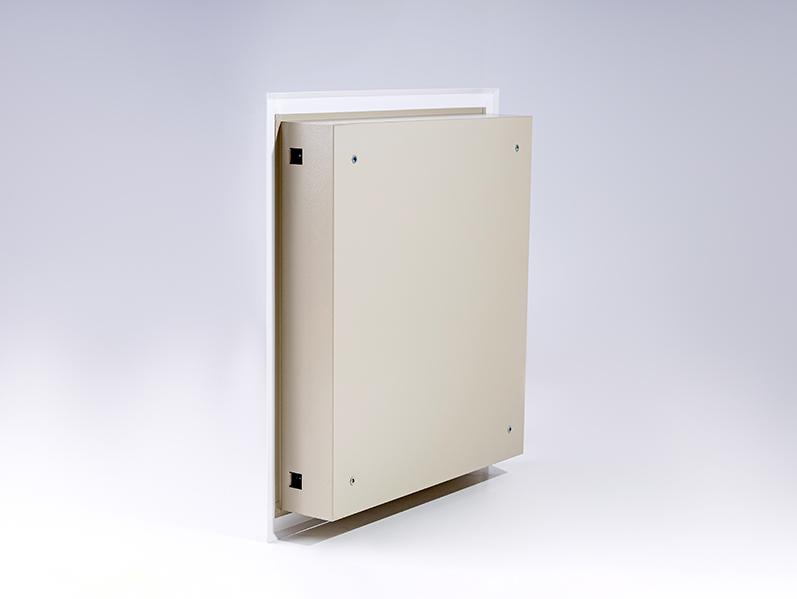

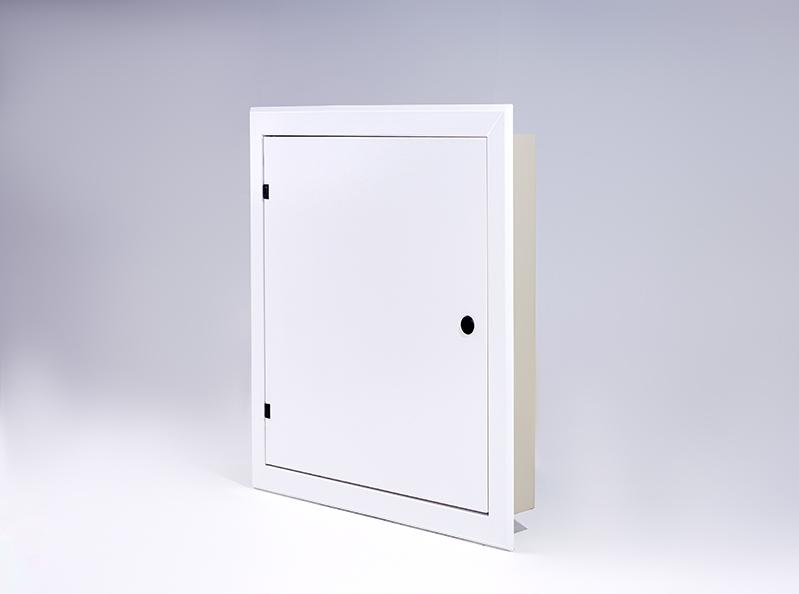

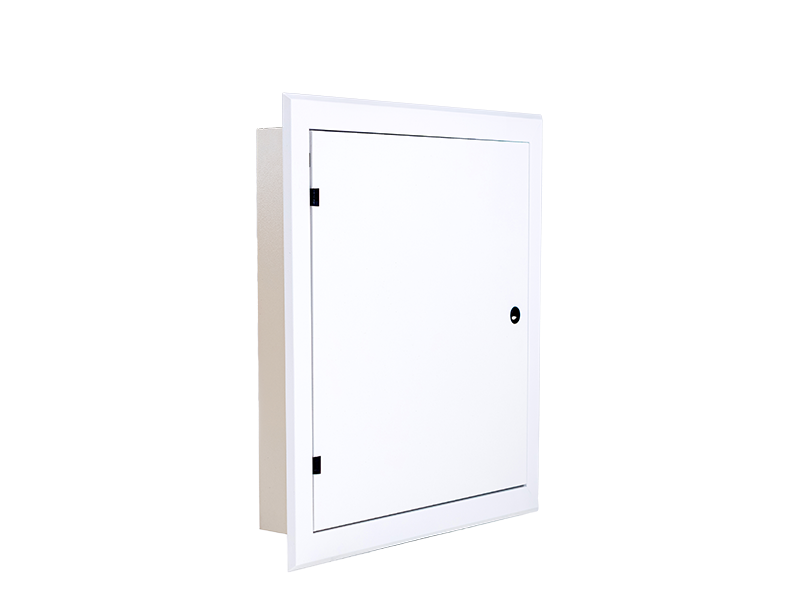

Quadro de comando modelo de embutir. O quadro é constituído pelas partes: caixa, placa de montagem e porta com moldura.

Fabricado em chapa de aço carbono e com sistema de banho desengraxante para tratamento e acabamento das peças.

Pintura em tinta epóxi eletrostática, nas cores:

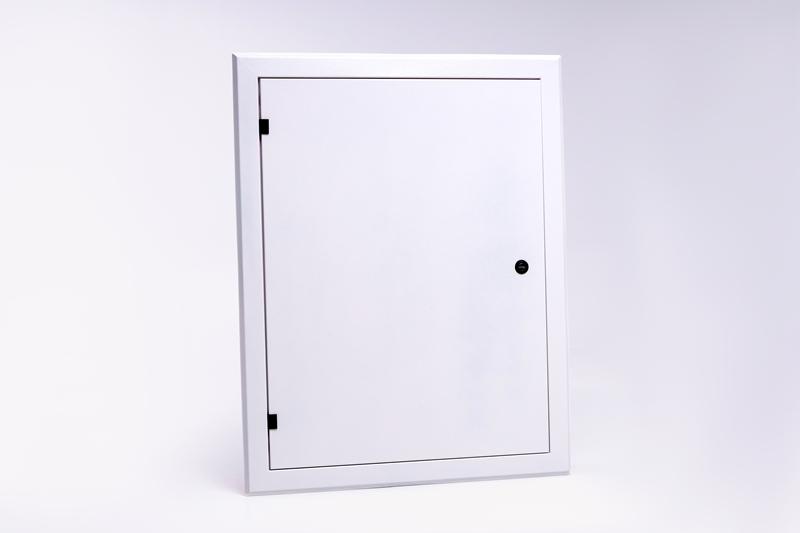

Moldura e porta na cor branca texturizada
Caixa na cor bege (RAL7032)

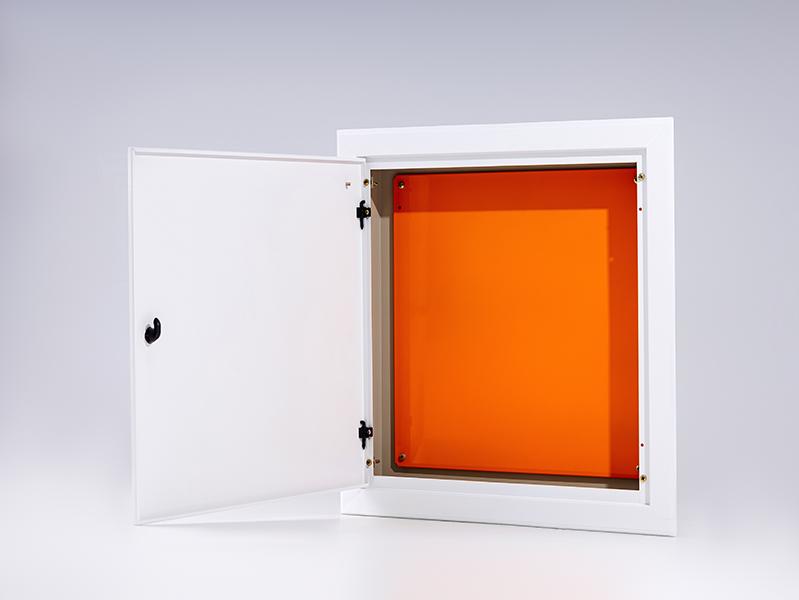

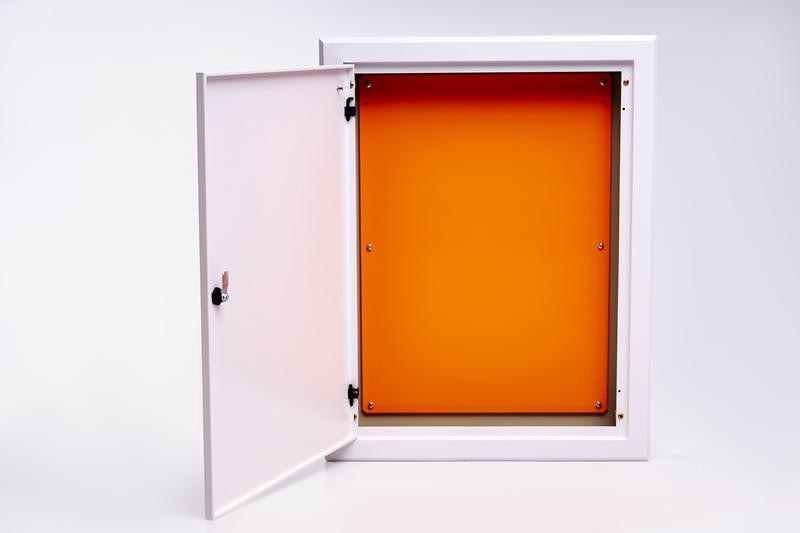

Placa de montagem na cor laranja (RAL2004)

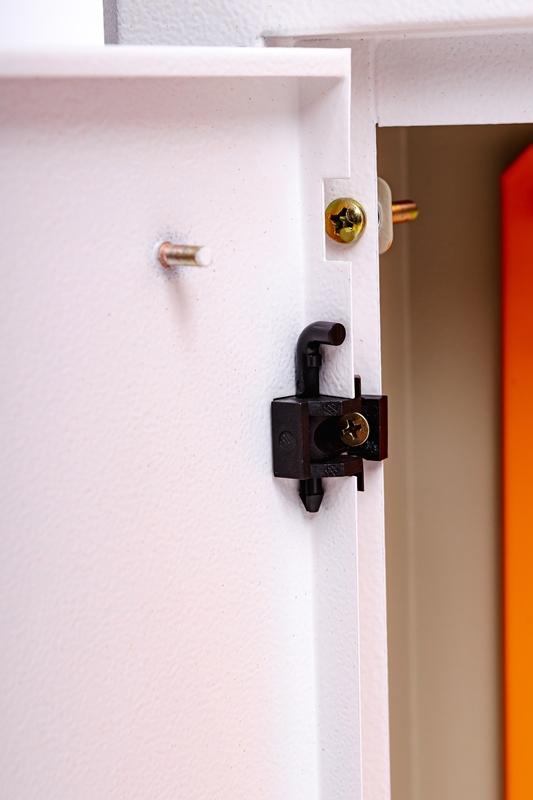

Portas com dobradiças em polímero à base de nylon de alta resistência que possibilitam abertura da porta em até 110°.


Moldura com 45mm, removível e ajustável conforme a necessidade de fixação.

As placas de montagem possuem um afastamento de 10mm do fundo da caixa.
Acompanham parafusos nas portas e placas para o aterramento.

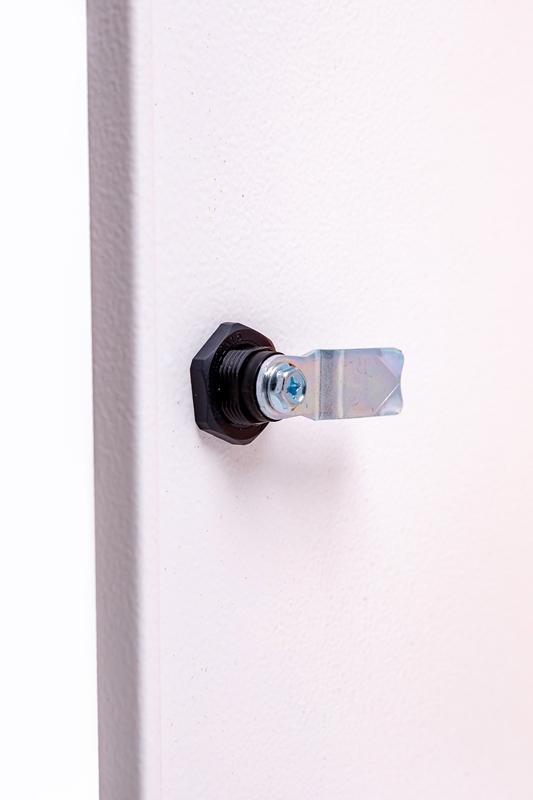

Acompanha fecho padrão fenda. Para outras opções de fechos consultarem a empresa para fornecimento avulso.

Grau de proteção IP54





Chapa Medidas da Caixa
Referência Quadro Porta Placa Moldura Altura Largura Profund. Fecho Dobradiça
20.404012  20 20  18 18 400mm 400mm 120mm 1 2
20.504012  20 20  18  18 500mm 400mm 120mm 1 2
20.505012  20 20  18 18 500mm 500mm 120mm 1 2
20.604012  20 20  18  18 600mm 400mm 120mm 1 2
20.605012  20 20 18 18 600mm 500mm 120mm 1 2
20.606012  20 20  18  18 600mm 600mm 120mm 1 2
20.705012  20 20  18  18 700mm 500mm 120mm 1 2
20.706012  20 20  18  18 700mm 600mm 120mm 1 2
20.805012 20 20 18 18 800mm 500mm 120mm 1 2
20.806012  20  20 18  18 800mm 600mm 120mm 1 2
20.1005012  18 18  16  18 1000mm 500mm 120mm 2 3
20.1006012  18 18  16  18 1000mm 600mm 120mm 2 3
20.1008012  18 18  16  18 1000mm 800mm 120mm 2 3
20.1205012  18 18  16  18 1200mm 500mm 120mm 2 3
20.1206012  18  18 16  18 1200mm 600mm 120mm 2 3
20.1208012  18 18  16  18 1200mm 800mm 120mm 2 3
